臥式犁刀混合機
概述
該機廣泛用于化工、醫藥、農藥、塑料、橡膠、化肥、建材、砼外加劑、食品、味精、食鹽、飼料添加劑、染料、冶金、礦山等行業的固—固(即粉體與粉體)混合,固—液(即粉體內添加液體)混合,以及濕造粒、干燥、濃縮等復合工藝。是一種適應性強、用途廣的多功能混合設備。
結構特點
臥式犁刀混合機的結構如下圖所示:
該機廣泛用于化工、醫藥、農藥、塑料、橡膠、化肥、建材、砼外加劑、食品、味精、食鹽、飼料添加劑、染料、冶金、礦山等行業的固—固(即粉體與粉體)混合,固—液(即粉體內添加液體)混合,以及濕造粒、干燥、濃縮等復合工藝。是一種適應性強、用途廣的多功能混合設備。
結構特點

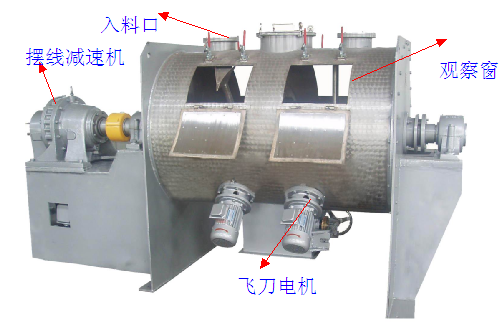

臥式犁刀混合機的結構如下圖所示:
它主要是由傳動部分,臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等組成。
臥式犁刀混合機的傳動部分是由電機、擺線針輪減速機、聯軸器、犁刀軸等部件組成。
臥式圓筒體作盛物料用,筒體上開有若干孔,供進出料、觀察用。犁刀軸支承座固定在筒體二端的蓋板上。
犁刀組由犁刀、犁刀臂和主軸組成,犁刀由犁刀臂安裝在主軸上,并作成哈夫結構,便于拆裝。
飛刀組由多把飛刀組成,通過電機直接驅動,安裝在筒體側面。
出料閥裝在筒體的底部(連續出料除外),用于關閉和放出物料。
混合機噴液裝置固定在筒體上方,噴嘴采用農用噴頭,噴散效果好。
工作原理
臥式犁刀混合機啟動后犁刀由犁刀軸帶動旋轉,使物料沿筒體徑向作周向湍動,同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組時,被高速旋轉的飛刀迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下,不斷重疊、擴散、在短時間內達到均勻混合,混合精度高。對需要固—液混合的物料,混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。
技術參數
型號規格 m3 | LD-0.1 | LD-0.25 | LD-0.5 | LD-1 | LD-2 | LD-3 | LD-4 | LD-6 | LD-8 | LD-10 |
一次混合 kg | 40-60 | 100-150 | 200-300 | 400-600 | 800-1200 | 1200-1800 | 1600-2400 | 2400-3600 | 3200-4800 | 4000-6000 |
主軸電機 kw | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
飛刀電機 kw | 1.1/2 只 | 1.5/2 只 | 1.5/2 只 | 3/3 只 | 3/3 只 | 4/4 只 | 4/4 只 | 5.5/5 只 | 5.5/5 只 | 5.5/6 只 |
設備重量 kg | 500 | 850 | 1100 | 1500 | 2200 | 2800 | 3500 | 5100 | 6500 | 7900 |
